V型布局，在有限空间里把换热效率拉满 两侧倾斜管束+V型夹角进风，同等占地面积的换热面积更大

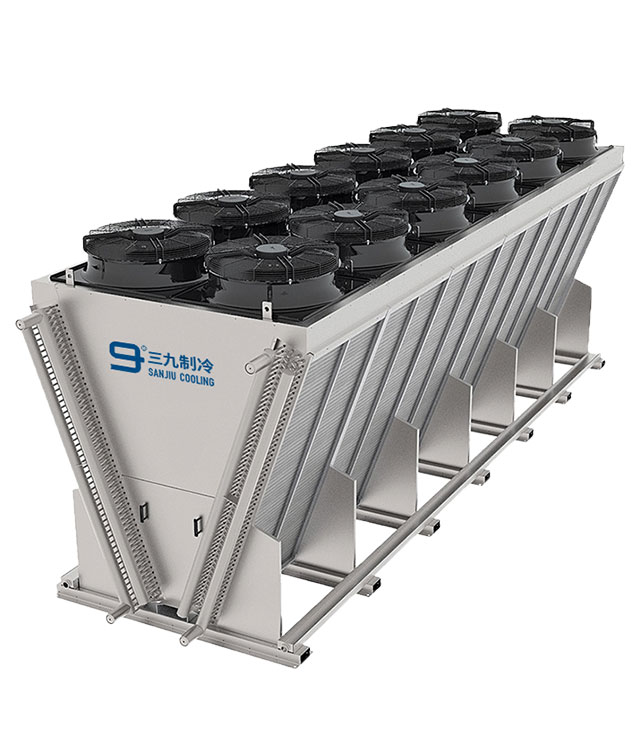

V型空气冷却器，是三九制冷针对安装场地受限、同时追求高换热效率的工况自主研发的风冷散热设备。采用V型倾斜管束结构，两侧换热管束呈V字形夹角布置，顶部风机引风时空气同时从两侧管束进入，迎风面积较传统卧式结构翻倍，在相同占地面积下实现更大的换热能力和更高的散热效率。
该系列换热管选用青山钢铁/太钢优质钢管+铝翅片胀接工艺，风机采用明新品牌，框架结构坚固耐用，适用于电力、化工、冶金等大流量工艺介质的高效空冷散热场景。
-
占地紧凑V型倾斜管束布局，同等换热面积下占地面积较卧式结构大幅缩小 -
换热高效两侧管束同时进风，迎风面积翻倍，散热效率显著提升 -
零水耗纯风冷设计，不需喷淋水、不需补水，彻底摆脱水资源依赖 -
防冻无忧无水系统，零下低温照常运行，无需冬季排水防冻
适用工况 从注塑车间到数据中心，从冶金化工到新能源，已在数十个行业稳定运行
-
安装场地面积受限、需紧凑布局的改造项目
V型结构，同等换热能力下占地面积较卧式结构显著缩小
-
对散热效率有较高要求的工艺段
两侧管束同时进风，迎风面积更大，换热效率更高
-
缺水地区、取水成本高的工业项目
纯风冷散热，零水耗零排污，不依赖循环水系统
-
高寒地带、冬季防冻要求严格的室外安装场景
无水系统设计，零下低温正常运行，无需排空防冻

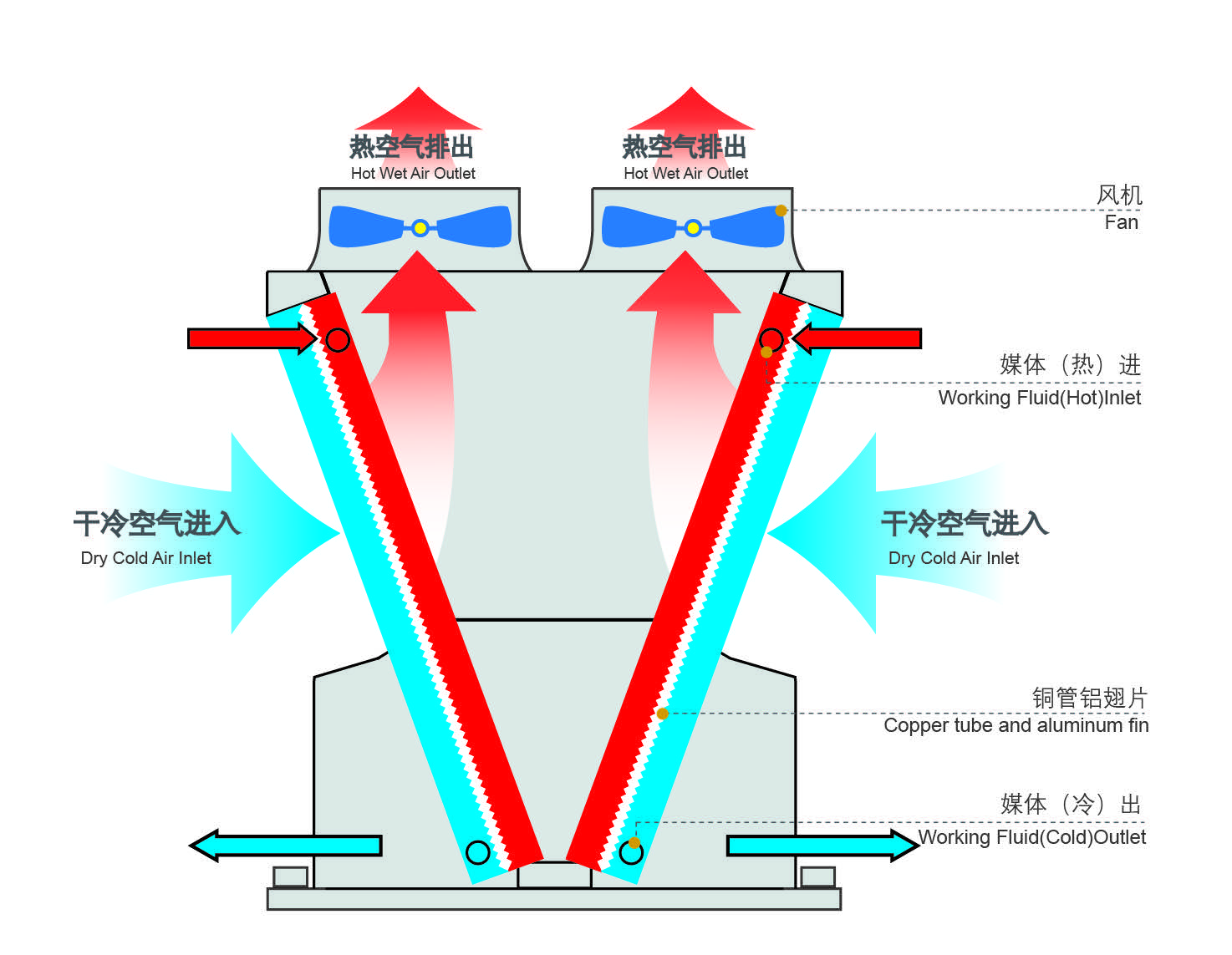

工作原理 四步看懂，热量是怎么被带走的
-
01
介质分流
高温工艺介质进入入口管箱，经分流均匀分配至V型两侧的翅片换热管束。
-
02
翅片导热
介质热量经管壁传导至外壁紧密贴合的高效铝翅片，翅片大幅扩展散热面积。
-
03
V型引风
顶部风机运行产生负压，环境空气从V型两侧同时进入，横掠两侧管束翅片表面，带走热量。
-
04
空气排热
被加热的空气经顶部风机直接排入大气，冷却后的介质从出口管箱汇流送出，全程不与水接触。
技术参数 选型不是拍脑袋，这些数字帮您精准匹配工况
产品优势 每一条优势，最终都变成您账上的省钱和省心
-
V型布局
占地小换热面积大两侧管束呈V字倾斜布置，同等占地面积下换热面积远大于卧式结构，适应车间空间紧凑、改造场地受限的项目。
-
双侧进风
散热效率更高顶部风机引风，空气从V型两侧同时进入，迎风面积翻倍，空气流动阻力小，散热效率显著提升。
-
零水耗
摆脱水资源束缚全程风冷，不需喷淋水、不需补水、不产生废水排放，缺水地区和高水价区域的理想方案。
-
防冻无忧
高寒地带稳定运行无水系统设计，无需冬季排水、伴热、保温，零下40℃照常启动运行，从根源杜绝冻裂风险。
-
低维护成本
少人值守也放心无水垢堵塞管路、无藻类滋生、无循环水腐蚀，日常维护仅需定期清理翅片表面积灰。
非标定制能力 V型空冷器支持以下定制需求
-
防爆电机配置
适用化工、煤矿等高防爆要求区域 -
不锈钢全管结构
介质含腐蚀成分、食品医药等高洁净场景 -
变翅距设计
多风沙地区，宽翅距减少积灰堵塞 -
消音降噪升级
低速大风量风机+消音导流罩，满足厂界噪音要求 -
整体撬装设计
即插即用，减少现场安装周期 -
可加装自动喷雾预冷系统
极端高温天气下短暂启用喷雾，辅助降温
部件品牌明细 浦项镀镁铝锌板、川源喷淋泵、三九不锈钢盘管——别人省成本，我们为客户省下的是风险
外壳板
品牌：韩国浦项
材质：镀镁铝锌板
三九冷却塔全体金属板均采用镀铝锌板材，经过切蚀结构特性和 “SuperDyma” 技术，无铬环保涂装取代不锈钢，具有独特的切口保护特性。
冷却器
品牌：三九制冷
材质：304/316L
采用高强度氩弧焊接，过流部件均为不锈钢。 经受了3000Kpa*24小时高压试验，确保无泄漏
风机
品牌：浙江明新
名称：低噪音轴流式风机
直连式连接；传动平稳，维修方便。
叶片为冷却塔专用流线机翼设计，风量大，噪音低
喷淋泵
品牌：台湾川源
名称：冷却塔专用喷淋泵
大流量，低扬程
采用东元电机
防护等级IP55，绝缘等级F
喷淋管
品牌：台塑南亚
材质：PVC原生料
耐承压1.0Mpa
不耐高温，耐腐蚀
使用寿命长，质保五年
预冷填料
品牌：台塑南亚
材质：PVC原生料
MX-75-sij型高级薄膜式复合波淋水填料
AB面扣合，无胶水粘贴
贴合后呈蜂窝状设计，保证喷淋水能充分的换热
机械浮球阀
品牌：三九
材质：不锈钢
耐用浮球阀，不锈钢材质
浮球采用塑料或不锈钢
使用寿命长。具有调节水位的功能
紧固螺栓
品牌：台湾晋亿
材质：热浸镀锌
强度为8.8级
耐腐蚀，适用于潮湿环境中
售后服务 从售前到售后，全流程专业保障
-
售前
免费现场勘测，出专业选型方案
-
售中
工程师上门安装调试，免费操作培训(生产到关键节点，邀请您来厂验货，出厂前全程进度可追踪，设备什么状态您随时知道)
-
售后
全国24小时响应，7×24小时待命，先解决问题后划分责任
-
质保
整机质保期内免费维修，终身提供技术支持与备件供应
